MIK-R5000D高速無紙記錄儀主要由液晶屏、按鍵、以ARM微處理器為核心的主板、主電源、外供變送器電源、智能通道板、大容量FLASH等構成，有藍屏和彩色兩種顯示屏，可以接收多種類型的直流電流、電壓和電阻信號，實現溫度、壓力、液面、流量、成分以及力、力矩、位移等物理量的顯示、記錄、超限監控、報表生成、數據通訊、信號變送以及流量累計等功能。吸納了各種國內外無紙記錄儀的優點，應用顯示技術、微電子技術、數據存儲和通訊技術，是一款功能齊全、操作方便、可靠、高性價比的產品。

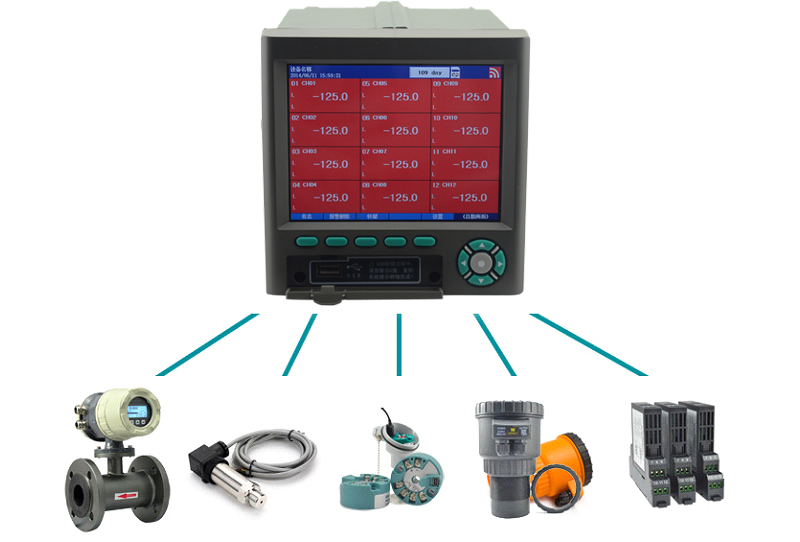

MIK-R5000D系列高速無紙記錄儀可與流量計、液位計、壓力變送器、溫度傳感器等現場一次儀表配合使用，能夠采集溫度、壓力、流量、液位、電壓、電流、濕度、頻率、振動、轉速等常用數據，主要運用于冶金、石油、化工、建材、造紙、食品、制藥、大專院校、生物科研、熱處理和水處理等各種工業現場，是替代傳統記錄儀的新一代經濟實用型無紙記錄儀。
l 無筆、無紙記錄，日常維護工作量非常小，運行費用低;

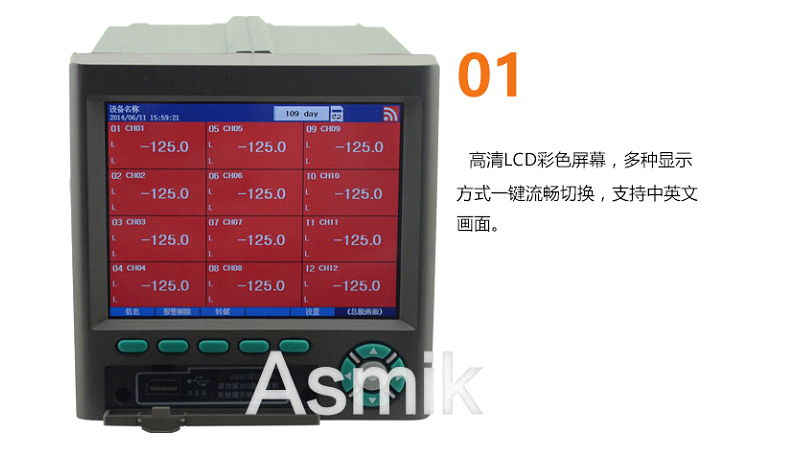

l 采用高亮度單色或彩色TFT液晶屏，CCFL背光、畫面清晰;
l 采用ARM微處理器，可同時實現16路信號采集、記錄、顯示和報警;
l 采用64MB大容量的FLASH閃存芯片貯存歷史數據，掉電不丟失數據;
l 全隔離萬能輸入，可同時輸入多種信號，無需更換模塊，通過軟件組態即可;
l 顯示工程量數據的數值范圍更寬，可顯示5位數值：-9999-19999;
l 可以組態、顯示工程位號，工程單位，有流量累積;
l 具有閃動報警顯示，同時指示各路通道的下下限、下限、上限、上上限報警，12路繼電器報警輸出;
l 可組態8點變送輸出，光電隔離，誤差小于0.2%F·S;
l 顯示精度高，基本誤差為±0.2%F·S;
l 溫壓補償，支持補償信號輸入，常熟可選，提供多種補償模型，如過熱蒸汽，飽和蒸汽、壓力補償?shù)瘸Ｓ醚a(bǔ)償模型;
l 內置GB2312漢字庫，使用全拼輸入法輸入;
l 支持外接微型打印機，手動打印數據、曲線，自動定時打印數據，滿足客戶現場打印的需求;

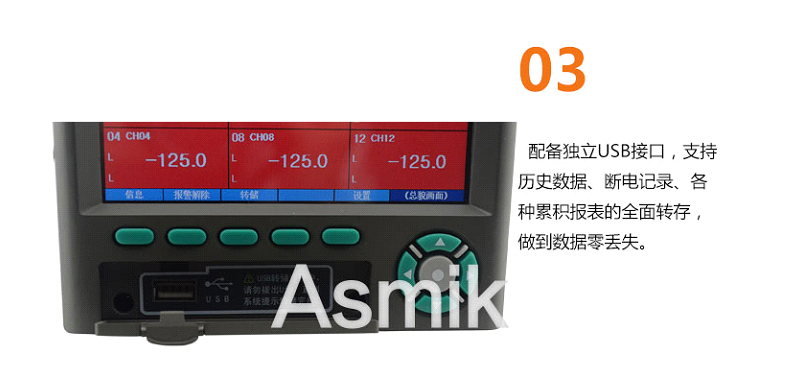

l 配備標準USB接口，歷史數據轉存快捷方便;

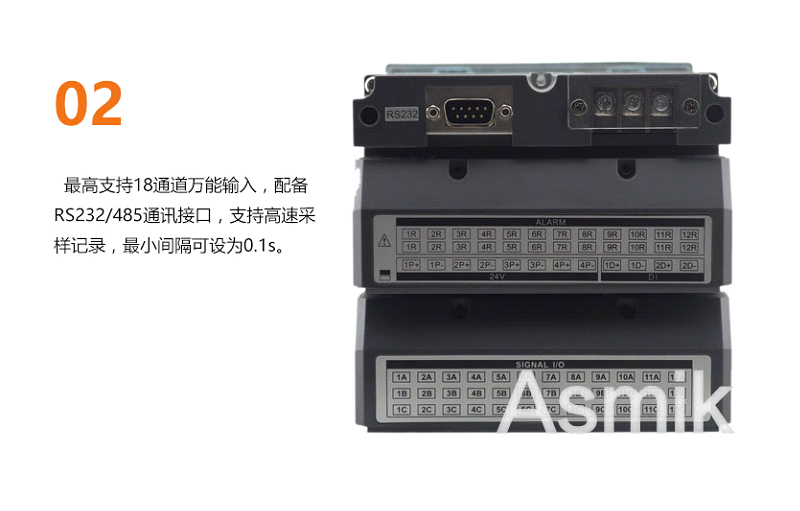

l 標準串行通訊接口，帶光耦隔離的RS485和RS232C;
l 支持標準ModBus RTU通訊協議(選配功能)，除支持本公司數據管理軟件外，還支持MCGS、組態王等流行組態軟件;
l 采用新型開關電源，能在交流電源AC85V-265V寬電壓范圍內正常工作;
l 提供變送器DC24V格力配電;
l 全鋁密封外殼，通過EMCⅢ級，保證儀表在惡劣的環境中正常工作。
使用注意事項：
請勿自行維修和拆卸儀器
請先將引線與接線端子連接，再與儀表插接。
請?jiān)谶M(jìn)行下列工作時，務必?cái)嚅_電源后操作
1、當連接大地線時
2、當對儀器端子接線及插拔端子時
儀表上電前請仔細檢查接線是否正確無誤
儀表斷電及再次上電的間隔在5秒以上
在下列場合應采取適當?shù)钠帘未胧?/p>
1、靠近電源動力線的場合
2、處在強電場或強磁場的場合
3、在產生靜電或交流接觸器干擾等類似的場合
不要將儀表安裝在下列場合
1、暴露于陽光直射的場合
2、溫度和濕度超過使用條件的場合
3、有腐蝕性氣體或可燃性氣體的場合
4、有大量粉塵、鹽及金屬性粉末的場合
5、水、油及化學液體易濺射到的場合
6、有直接震動或沖擊的場合
